Badkamerventilator installeren

Ben je bezig met de verbouwing van je badkamer of toilet, of staat het op de planning? Heb je de ventilatie al meegenomen in je plannen? Lees snel verder en neem de ventilatie van je badkamer mee in je verbouwing!

Om een badkamer of toilet van ventilatie te voorzien wordt in de meeste gevallen gebruik gemaakt van badkamerventilatoren. Een badkamerventilator is er in verschillende soorten en maten. Je monteert een badkamerventilator tegen het plafond of aan de muur, en het voordeel is dat de installatie erg eenvoudig is. De ventilator is gemakkelijk te vervangen, want hij is direct in de ruimte bereikbaar. Ook zijn er veel functies beschikbaar: je kunt kiezen voor badkamerventilatoren met nalooptimer, vochtsensor (hygrostaat), trekkoord of zelfs een bewegingsmelder. Onderaan deze pagina vind je meer informatie over de badkamerventilatoren in onze webshop, maar eerst geven we je wat tips & tricks voor een vlekkeloze installatie.

Allereerst is het belangrijk om de benodigde capaciteit van je ventilator te bepalen. Op de pagina "ventilatie" vind je hiervoor een rekentool. Daarna kijk je welke functies, kleur, materiaal enzovoort jij wenst en welke ventilator daar het beste bij past. Neem hier rustig de tijd voor, er is veel mogelijk! Klaar? Mooi, dan gaan we verder. Nu je de aansluitmaat van de ventilator weet, kun je de afvoerbuizen voorbereiden. Bij een 100mm ventilator gebruik je 100mm ventilatiebuis, bij 120/125mm gebruik je 125mm buis en bij een ventilator van 150mm gebruik je een 150mm ventilatiebuis.

Dichtbij zone 1 maar toch in zone 2 is ideaal als je kiest voor een 230 Volt ventilator (met beschermingsgraad IPX4 of hoger, zoals die in onze webshop). Wil je een ventilator in zone 1 plaatsen? Kies dan een 12 Volt (zwakstroom) model. Let op: 230V-modellen kunnen gevaarlijk zijn in de buurt van de douchekop. De keuze in 12 Volt modellen is beperkt. In de 230 Volt ventilatoren heb je veel keuze, en die wordt daarom meestal gekozen. Wat ook belangrijk is: waar wordt de lucht aangezogen? Waar lucht wordt afgezogen, moet ook dezelfde hoeveelheid lucht worden toegevoerd. Vaak gebeurt dat via een kier onder de deur, een open raam(rooster) of deurrooster. Het beste is om de ventilator dicht bij het natte gedeelte en zo ver mogelijk van de luchttoevoer te plaatsen. Zo ontstaat er een trek door de hele badkamer en wordt alles goed geventileerd.

Installeer vaste ventilatiebuis zoals spirobuis of kunststof kanalen. Die geven minder weerstand (zie volgende tip) dan flexibele slang en gaan jarenlang mee. Ook bij vervanging van de ventilator in de toekomst is vaste buis handig: je hoeft dan alleen de ventilator te wisselen.

Een heel belangrijke tip: houd rekening met de luchtweerstand die je ventilator krijgt bij de afvoer naar buiten. Badkamerventilatoren zijn bedoeld voor afvoer van vochtige lucht, niet om veel weerstand te overbruggen. De gouden regel: hoe beter je ventilator zijn lucht kwijt kan (dus minder weerstand), hoe meer capaciteit je eruit haalt en hoe stiller hij is. De motoren worden gekoeld door de luchtverplaatsing. Bij te veel weerstand raakt de motor oververhit en gaat hij minder lang mee. Als je te veel weerstand hebt, overweeg dan een buisventilator. Die kunnen dat beter aan.

Situaties met te veel weerstand zijn onder andere:

• De buismaat verkleinen – nooit doen.
• Roosters met kleppen of lamellen - nooit doen
• Een extra terugslagklep – af te raden. De ventilatoren die wij aanbieden hebben al een terugslagfolie die effectief werkt.
• Te veel meters ventilatiebuis en bochten:
  • Maximaal twee meter buis bij een recht kanaal. Dit geldt voor ventilatoren met diameter 100, 120 en 125mm.
  • Maximaal drie meter buis bij een recht kanaal. Dit geldt voor ventilatoren met diameter 150mm.
  • Gebruik maximaal twee bochten (zie afb. 3). Bochten zorgen er namelijk voor dat de capaciteit afneemt en je dus minder lange kanalen kan gebruiken.

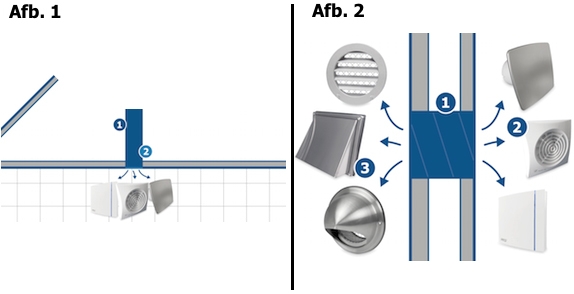

Onze badkamerventilatoren kun je zowel aan de muur als aan het plafond bevestigen. In afbeelding 1 en 2 zie je de meest ideale installatie: lucht gaat recht door de muur of het dak met een flauwe bocht (zie tip 6 voor verticale installatie). Kort en recht is het beste. Bij muuraansluiting (zie afb. 2): gebruik vaste ventilatiebuis (nr. 1), laat die gelijk uitkomen met binnen- en buitenmuur, monteer buiten een open rooster (nr. 3), en schuif de ventilator (nr. 2) binnen in de buis. Bij plafondinstallatie (zie afb. 1): laat de buis gelijk uitkomen met het afwerkplafond (nr. 2 in afb. 1 en nr. 4 in afb. 3).

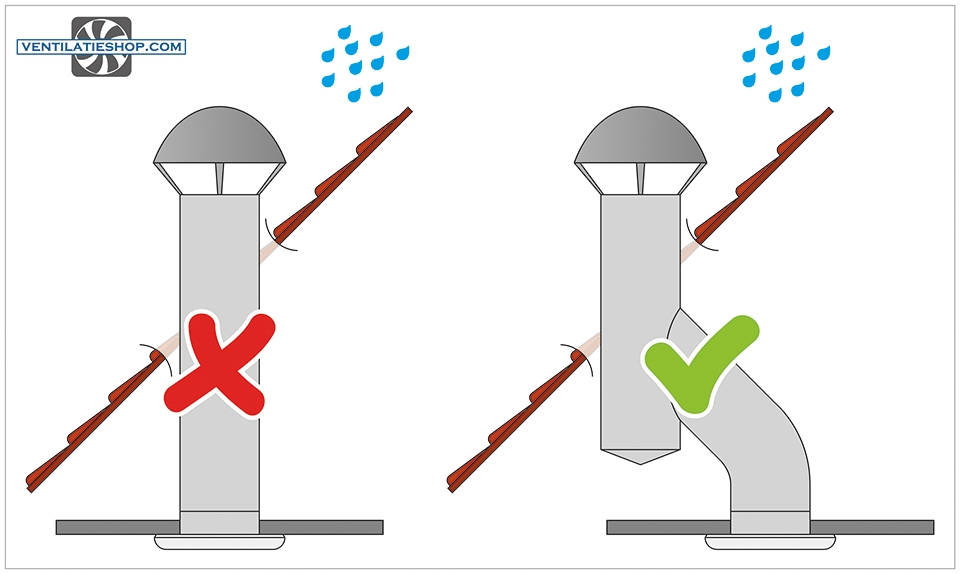

Als je de ventilator gaat monteren, zorg er dan voor dat de ventilator nooit in een rechte lijn naar boven wordt gemonteerd. Hierdoor kan er namelijk vocht via de dakdoorvoer in de ventilator komen. Er zijn drie opties om ervoor te zorgen dat dit niet kan gebeuren:

• Optie 1: Gebruik een horizontale uitgang.
• Optie 2: Gebruik twee bochten zoals op afbeelding 3. Let hierbij wel op Tip 4.
• Optie 3: Gebruik een T-stuk met een 45-graden aftakking. zoals op afbeelding 3. Plaats aan de onderkant van dit T-stuk een deksel zodat hier het water in kan vallen.

Je hoeft je geen zorgen te maken dat het water alsnog in de ventilator komt bij optie 2 en 3, aangezien het water dat in de buis of deksel blijft liggen uiteindelijk verdampt.

Zoals je al bij TIP 4 kon lezen: vermijd bochten. Moet je toch met één of twee bochten werken (zoals in Afb. 3)? Zorg dan dat je NOOIT direct in een bocht monteert. Plaats altijd een stukje vaste buis (min. 15cm) tussen de bocht en de ventilator. De bocht gaat 3,5 cm in de buis en de ventilator iets meer dan 9 cm, zodat het terugslagfolie goed kan werken.

Denk eraan om de elektrische bedrading voor te bereiden. Laat de draad net naast de buis uitkomen (1 cm ernaast). Bekijk goed welke draden je nodig hebt. Er zijn drie soorten draden die bij een badkamerventilator gebruikt kunnen worden:

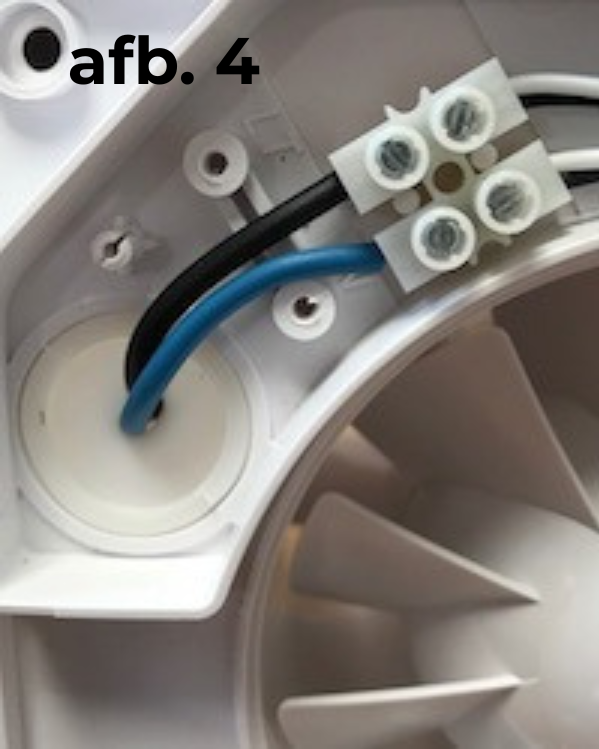

• Voor een standaard aan/uit ventilator heb je een schakeldraad en een nuldraad(N) nodig (afb. 4).

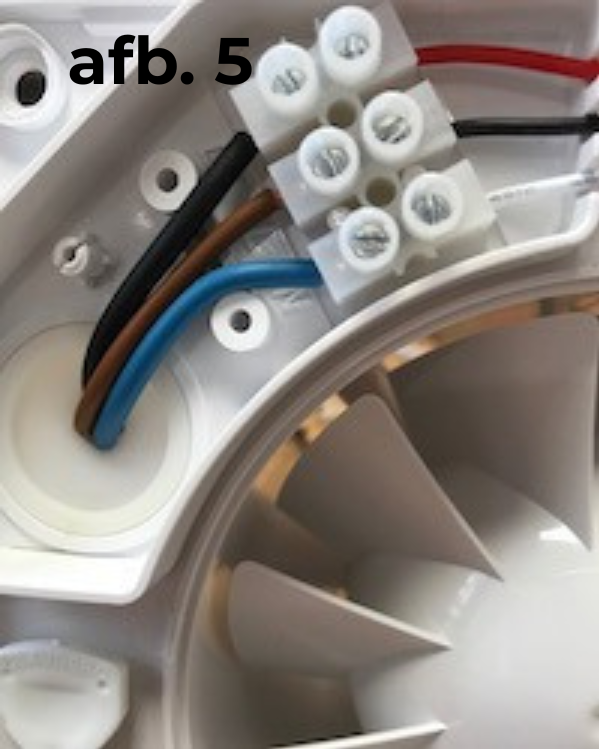

• Voor een model met vochtsensor en/of timer heb je een schakeldraad, vaste voeding(L) en nuldraad(N) nodig (afb. 5).

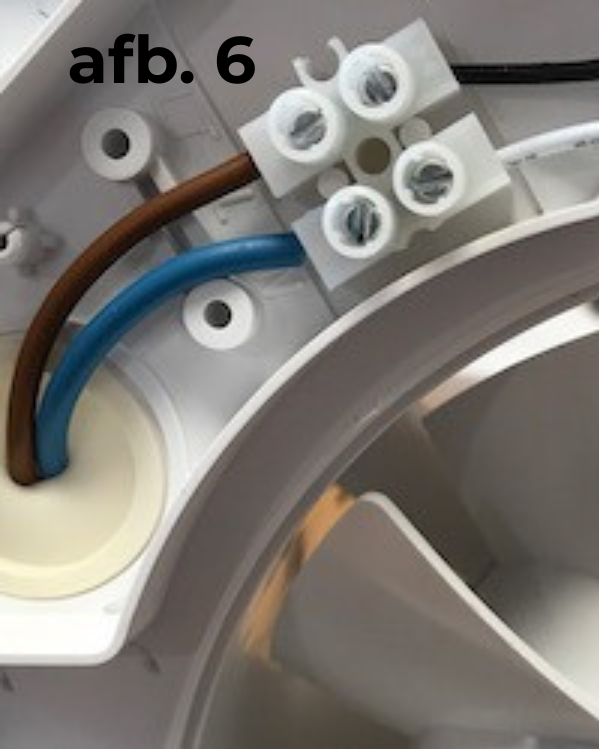

• Voor een model met bewegingssensor en timer heb je twee draden nodig. De vaste voeding(L) en de nuldraad(N) (afb. 6).

Wil je alle opties openhouden? Zorg er dan dus voor dat je alle drie de draden kan gebruiken.

Heb je een stopcontact boven het plafond? Je kunt ook een stekker aan de ventilator maken en deze draadloos aan- en uitzetten. Meer hierover lees je op de productpagina "Pro-Remote". LET OP: de Pro-Remote kan alleen gebruikt worden bij aan/uit modellen.

• Een aardedraad(groen-geel) is niet nodig bij badkamerventilatoren.
• Als je een model hebt met vochtsensor kan je de ventilator ook ZONDER schakeldraad aansluiten. Dan wordt de ventilator automatisch aan en uit gezet door de vochtsensor.
• De kleuren van de draden die vanuit de motor van de ventilator naar de kroonsteen lopen, kunnen afwijken van de draden die jij aansluit.

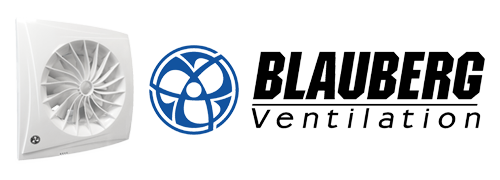

De in Duitsland gemaakte Blauberg badkamerventilatoren uit de Sileo-serie hebben een hoge capaciteit dankzij het speciaal ontworpen waaierblad. Door de dubbele trillingsdemper is het ook de stilste in zijn categorie.

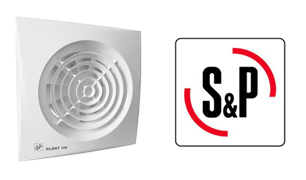

Deze serie van marktleider "Soler & Palau" behoort tot de stilste in de markt. De S&P badkamerventilatoren zijn verkrijgbaar in 230V en 12V.

Gebruik je telefoon om de Vent-Axia badkamerventilatoren te bedienen. Super stil en mooi Design. Standaard met 5 jaar garantie.

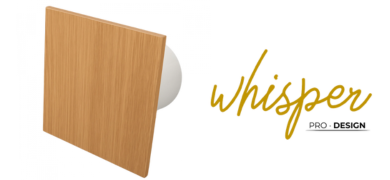

De Whisper badkamerventilatoren combineren een krachtige motor met fraai design, voor een scherpe prijs. Kapjes zijn verkrijgbaar in kunststof, RVS, glas en hout in verschillende kleuren en stijlen. Daarnaast heeft dit merk ook een speciaal front waar je jouw eigen tegel op kan plakken.

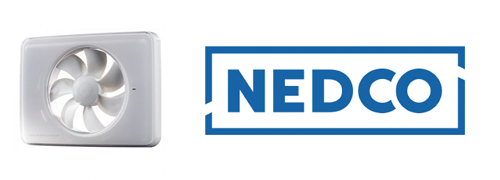

Ontworpen en geproduceerd in Zweden. De slimste motor op de markt. Dankzij de Nedco Fresh badkamerventilator kun je de snelheid aanpassen en hem dus heel stil laten draaien. Boordevol slimme functies.
