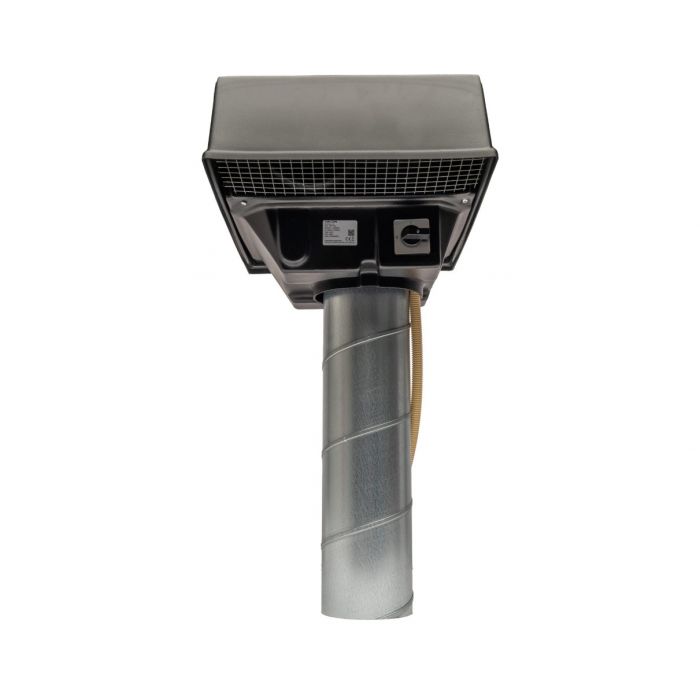

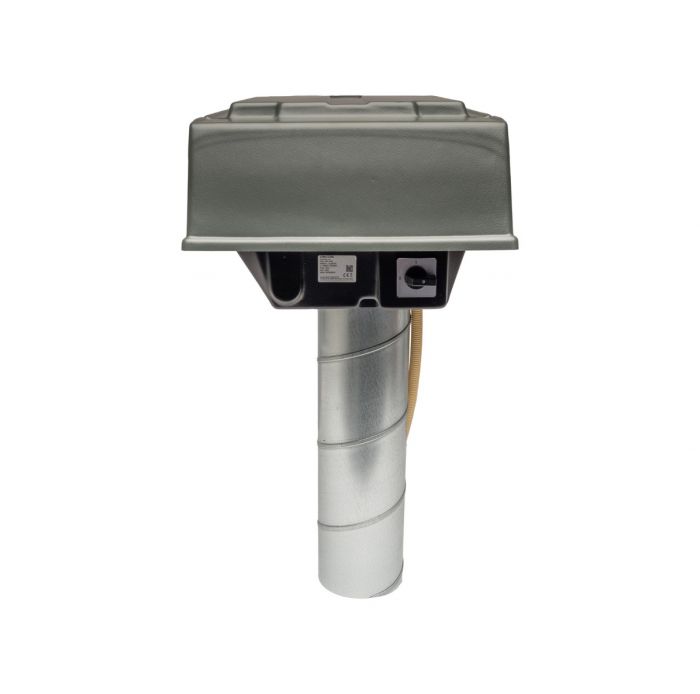

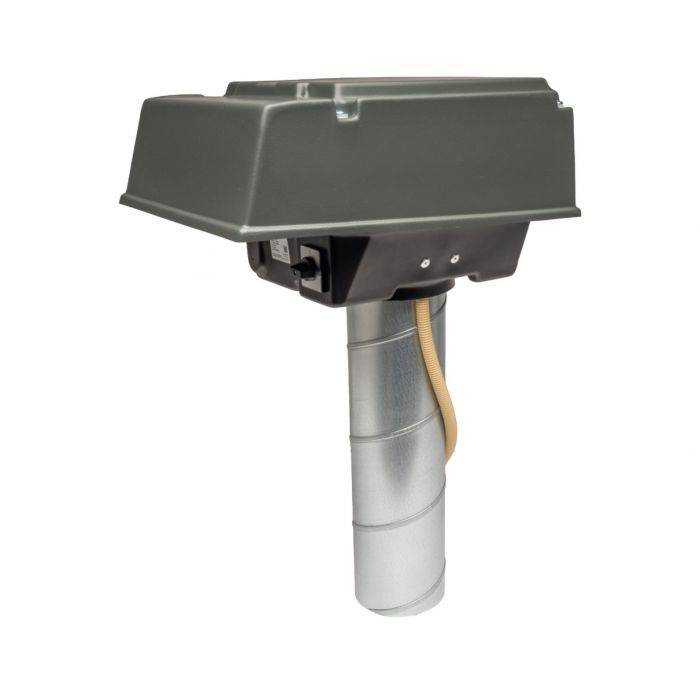

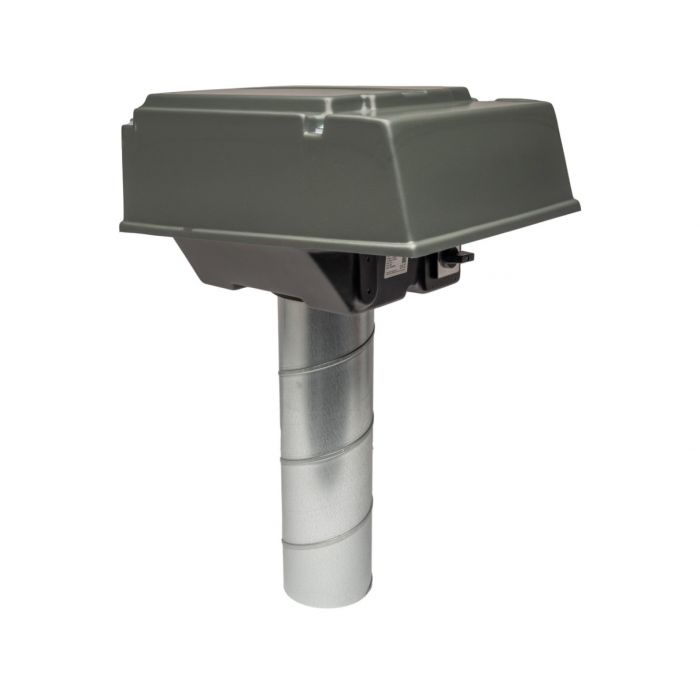

Pijpdakventilator MPV-10W met werkschakelaar - max 360 m3/h - aansluiting Ø 125mm

Pijpdakventilator MPV-10W met werkschakelaar - max 360 m3/h - aansluiting Ø 125mm

ORCON pijpdakventilator met geïntegreerde werkschakelaar. Deze ventilator is zeer geschikt voor de afzuiging van bijvoorbeeld uw badkamer of verschillende (slaap)kamers. Dankzij de ruime capaciteit van 360 m³/h (bij 200 Pa) is deze ventilator geschikt om meerdere ruimtes af te zuigen. Bij een lagere weerstand (100 Pa) is de capaciteit zelfs 380 m³/h.

Voor montage op platdak
Voor de montage op een platdak kunt u DEZE plakplaat gebruiken om de ventilator op het dak te monteren.

Voor montage op hellend dak
Voor de montage op een hellend dak 5°- 55° kunt u DEZE glijschaal, en één van DEZE Ubbink 166 pannen gebruiken.

Eenvoudige installatie!

• Dankzij de vaste spirobuis kunt u de rest van de afzuiginstallatie hier direct op aansluiten.
• Eenvoudige montage dankzij de bijgeleverde montagebeugel.
• Gebruiksvriendelijk in onderhoud. U kunt de motor met waaier verwijderen zonder de unit van de buizen los te koppelen.

Buizen en hulpstukken op de ventilator aansluiten:

Wilt u een spirobuis of flexibele slang op deze ventilator aan sluiten? Gebruik hier dan een verbinding voor buis voor. In het geval van een flexibele slang heeft u een slangklem nodig. Over de ene zijde van de verbinding schuift u de buis van de ventilator, over de andere zijde schuift u uw buis of flexibele slang. Wilt u een hulpstuk (bocht, verloop, t-stuk etc.) op de buis aan sluiten? Dan heeft u geen verbinding nodig en schuift u het hulpstuk direct in de buis van de ventilator.

• 4 bedieningsstanden: hoog/midden/laag/afwezig
  Capaciteit per stand:
  hoog: 341 m³/h
  midden: 228 m³/h
  laag: 119 m³/h
• timerfunctie: 15, 30 of 60 min.
• automatische stand
• tweekleuren LED geeft de status van het systeem aan
• batterij met lange levensduur (6 jaar)

Technische specificaties:

• capaciteit: 360m³/h bij 200 Pa
• maximale capaciteit: 380 m³/h bij 100 Pa
• geluidsniveau: 58 dB(A)
• energielabel motor: E
• frequentie: 50 Hertz
• Vermogen per stand:
  hoog: 28 Watt
  midden: 10 Watt
  laag: 4 Watt
• voltage: 230 Volt

Eigenschappen:

• Gelijkstroom motor
• EC-motor
• motor met temperatuursbeveiliging
• 18 instelmogelijkheden door middel van dipswitches
• geïntegreerde werkschakelaar
• standaard met randaarde stekker en een snoer van 1,4 meter
• standaard met montagebeugel
• te combineren met een plakplaat voor platdak (zie hierboven)
• voldoet aan de Europese Ecodesign eisen

Afmetingen:

• totale hoogte: 700mm
• hoogte ventilator: 230mm
• hoogte spirobuis: 470mm
• breedte ventilatorunit: 450mm
• diepte ventilatorunit: 350mm
• aansluiting spirobuis: Ø 125mm
• gewicht: netto 6,6kg
