Overdrukrooster opbouw - 355 x 355mm - grote lamellen (12HD-3636AA)

Artikelnummer: 12HD-3636AA

EAN: 8713628017818

  • Levertijd: 2 tot 4 werkdagen
  • Niet op voorraad in de winkel
  • Direct online te bestellen
€ 81,29 inclusief BTW

Logo Gavo

Overdrukrooster met grote lamellen. De buitenmaten van dit model zijn 355 x 355mm. Het is een opbouwrooster wat door middel van schroeven en pluggen op een buitenmuur gemonteerd wordt. Dit model is vervaardigd van aluminium extrusieprofielen. De lamellen worden afzonderlijk van elkaar geopend.

Dit rooster wordt standaard geleverd met RVS schroeven en pluggen.

Tekening 12HD Gavo overdrukroosterEigenschappen

  • rubberen inlegprofiel
  • per lamel een afdichtingsstrip
  • kleur: naturel geanodiseerd
  • materiaal: aluminium
  • maximaal toelaatbare druk: 150 Pa

Afmetingen (klik op de afbeelding voor vergroting)

  • hoogte/breedte: 355 x 355mm
  • kaderbreedte: 20mm
  • opbouwhoogte: 29mm
  • stap van de lamel: 100mm
 Drukverschil  1 Pa  2 Pa  5 Pa  10 Pa  20 Pa  40 Pa  60 Pa
 dm3/s  275  389  615  870  1230  1739  2130
 m3/s  990  1400  2214  3132  4428  6220  7668

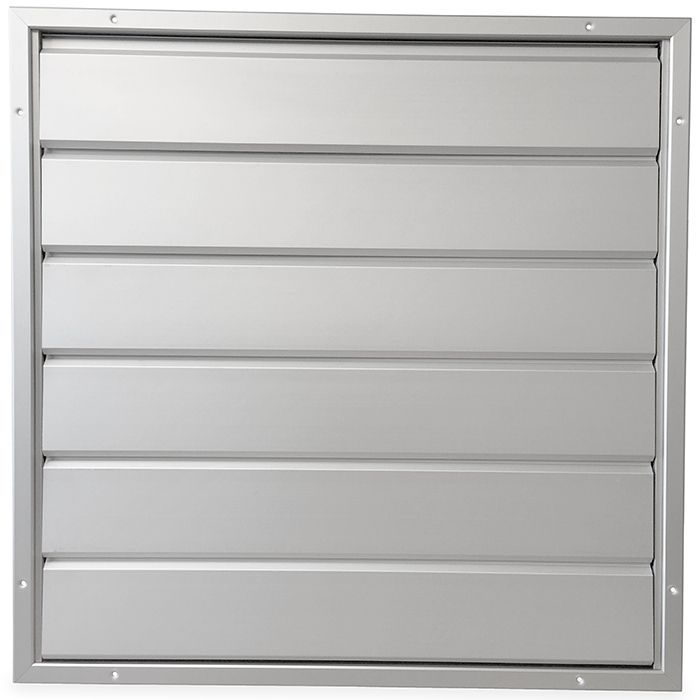

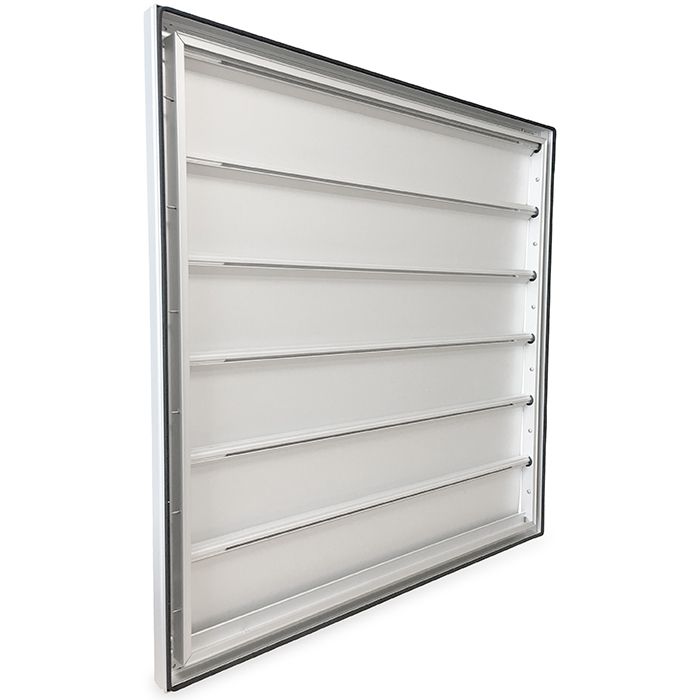

Let op: foto kan afwijken van het product zelf (denk aan aantal lammellen etc.)
