Overdrukrooster opbouw - 855 x 855mm - grote lamellen (12HD-8686AA)

Artikelnummer: 12HD-8686AA

EAN: 8713628018099

  • Levertijd: 2 tot 4 werkdagen
  • Niet op voorraad in de winkel
  • Direct online te bestellen
€ 280,79 inclusief BTW

Logo Gavo

Overdrukrooster met grote lamellen. De buitenmaten van dit model zijn 855 x 855mm. Het is een opbouwrooster wat door middel van schroeven en pluggen op een buitenmuur gemonteerd wordt. Dit model is vervaardigd van aluminium extrusieprofielen. De lamellen worden afzonderlijk van elkaar geopend.

Dit rooster wordt standaard geleverd met RVS schroeven en pluggen.

Tekening 12HD Gavo overdrukroosterEigenschappen

  • rubberen inlegprofiel
  • per lamel een afdichtingsstrip
  • kleur: naturel geanodiseerd
  • materiaal: aluminium
  • maximaal toelaatbare druk: 150 Pa

Afmetingen (klik op de afbeelding voor vergroting)

  • hoogte/breedte: 855 x 855mm
  • kaderbreedte: 20mm
  • opbouwhoogte: 29mm
  • stap van de lamel: 100mm
 Drukverschil  1 Pa  2 Pa  5 Pa  10 Pa  20 Pa  40 Pa  60 Pa
 dm3/s  374  529  836  1183  1673  2365  2897
 m3/s  1346  1904  3010  4259  6023  8514  10429

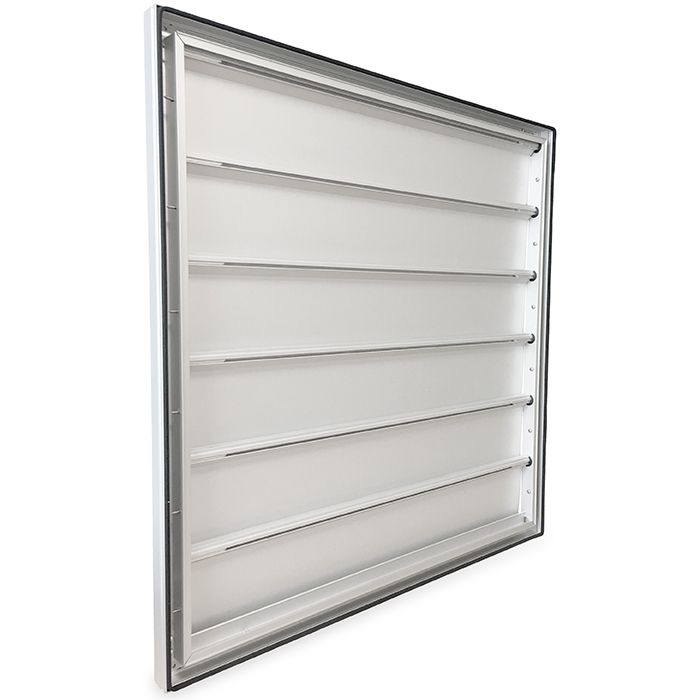

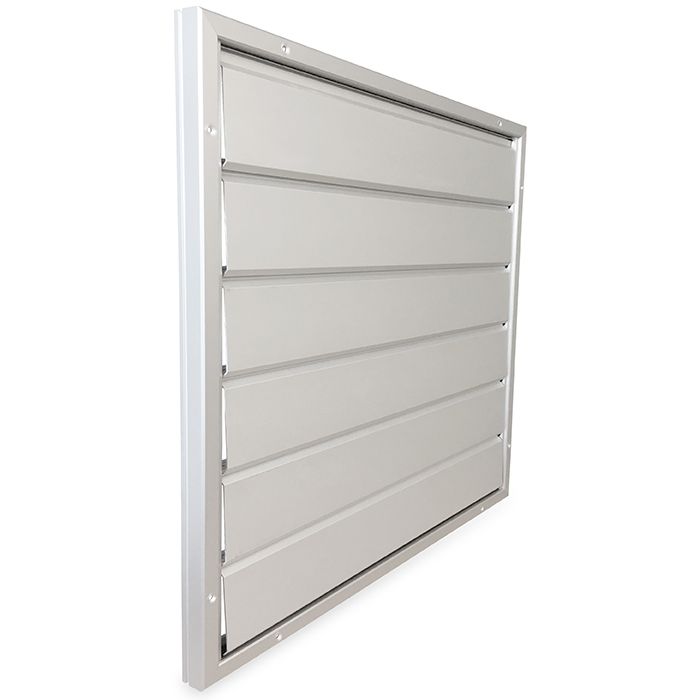

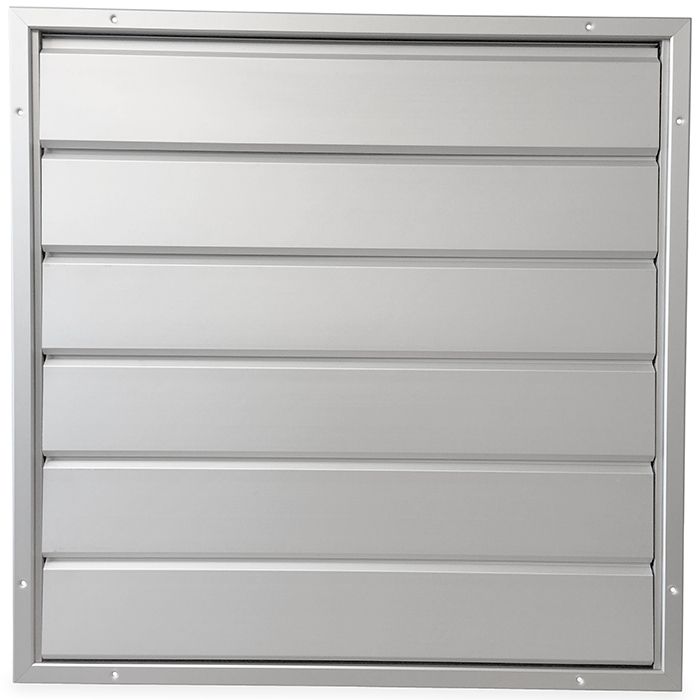

Let op: foto kan afwijken van het product zelf (denk aan aantal lammellen etc.)
